Комплект усиления интернет-сигнала KSS-Pot MIMO RSIM с поддержкой SIM-инжектора для установки USB модема Huawei E3372h

USB-модем,спутниковая (офсетная) антенна не входят в комплект поставки и покупаются отдельно!

Комплектация:

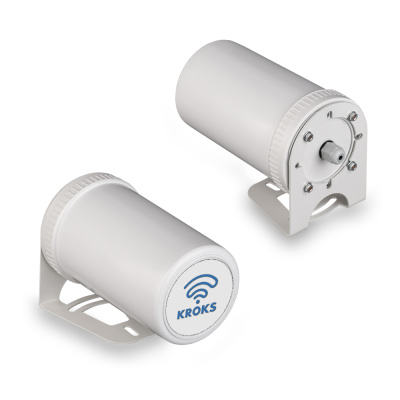

• Антенна KSS-Pot MIMO RSIM в герметичном корпусе

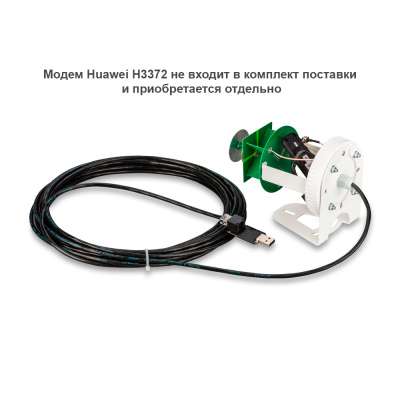

• USB удлинитель, 10 м

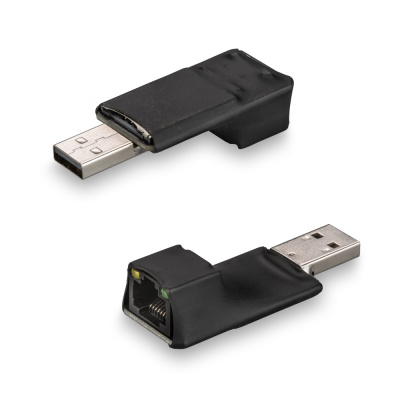

• USB плата со встроенным SIM-приемником
• Кронштейн для крепления в офсетную тарелку

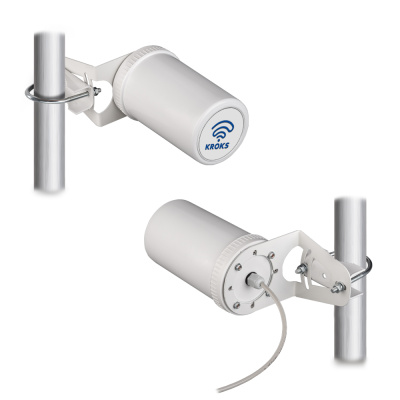

• Кронштейн для крепления комплекта на мачте
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка

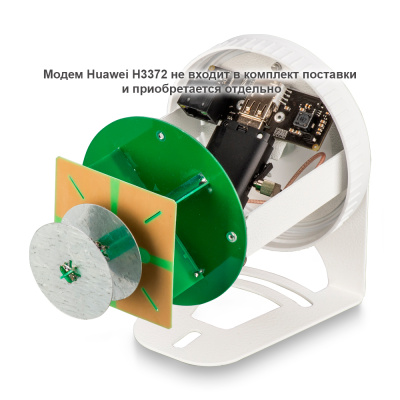

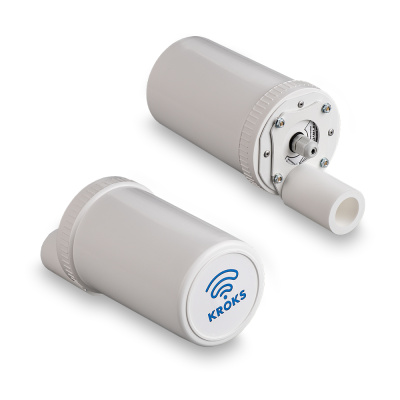

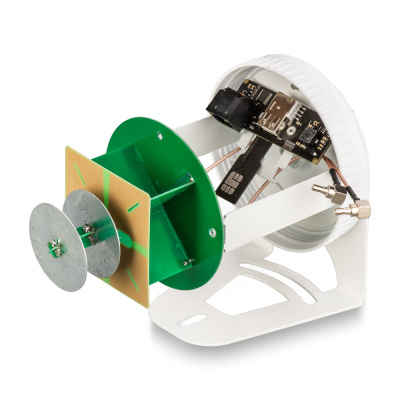

Kroks KSS-Pot MIMO RSIM - это антенна, усилением 9 дБ, в герметичном корпусе, внутри которой ставится USB-модем Huawei E3372h (не входит в комплект поставки). Дальность работы антенны - до 5 км от базовой станции сотового оператора.

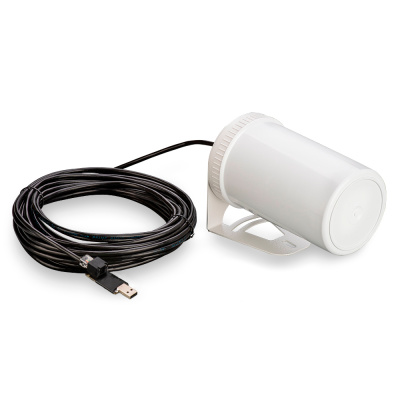

Антенна подключается к компьютеру или роутеру через USB кабель длиной 10 метров (входит в комплект поставки), при этом SIM-карта вставляется не в модем, а в SIM-приемник над USB-разъемом рядом с компьютером/роутером.

То есть для смены SIM-карты не нужно лезть на крышу или за окно и демонтировать антенну, а достаточно выдернуть USB-кабель из компьютера/роутера и сменить SIM-карту.

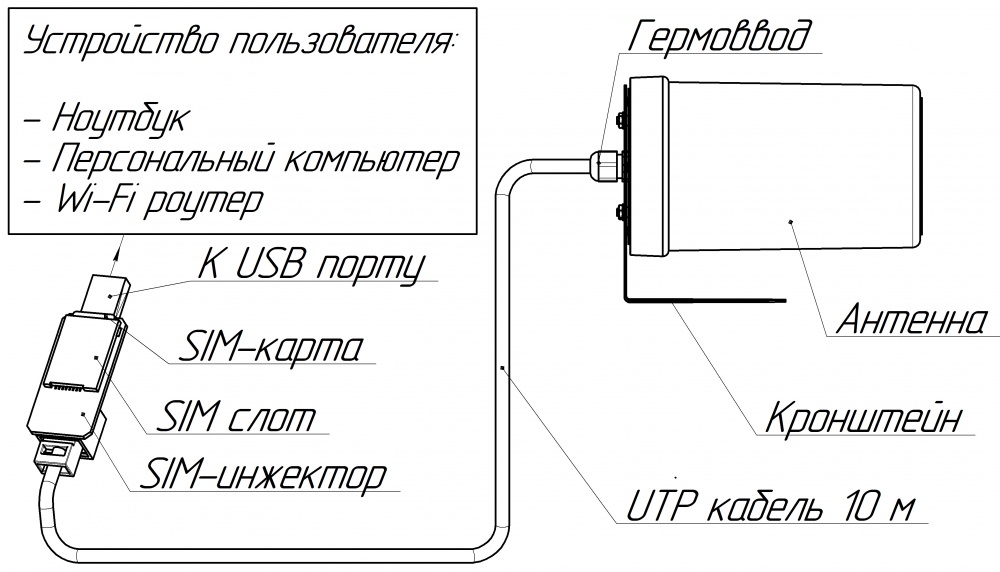

Ниже приведена поясняющая картинка:

Преимущества устройства:

1. USB-модем находится в антенне, поэтому нет потери сигнала, и вы получаете максимально возможную скорость интернета для вашего местоположения
2. SIM-карта вставляется не в модем, а в SIM-инжектор рядом с компьютером. Заменить SIM-карту можно буквально за одну минуту. Не нужно лезть на крышу и демонтировать антенну

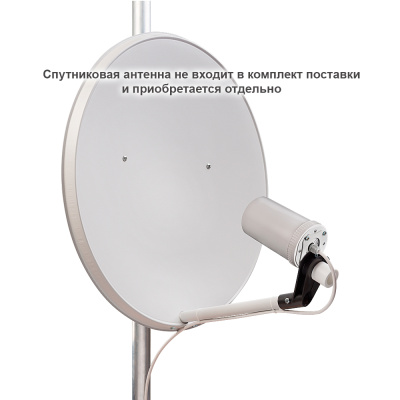

3. Антенна может работать и как антенна (в комплекте идут кронштейны для ее крепления на мачте, стене или подоконнике), и как облучатель в составе со спутниковой (параболической) тарелкой. Со стандартной тарелкой диаметром 60 см прирост усиления составляет 25 дБ!

Технические особенности устройства:

• Диапазон рабочих частот антенны 1700-2700 МГц (LTE1800, LTE2100, LTE2300, LTE2600, UMTS2100).
• Встроенный стабилизатор напряжения для компенсации потерь в кабеле.
• Всепогодное герметичное исполнение, стойкий к ультрафиолету и осадкам материал корпуса. Степень защиты корпуса IP64.
• Дальность работы SIM-инжектора не более 10 метров.
• Для передачи USB сигнала в комплекте с антенной поставляется кабель RJ45 для внешней прокладки, длиной 10 метров, обжатый с двух сторон разъемами 8P8C (RJ45) .

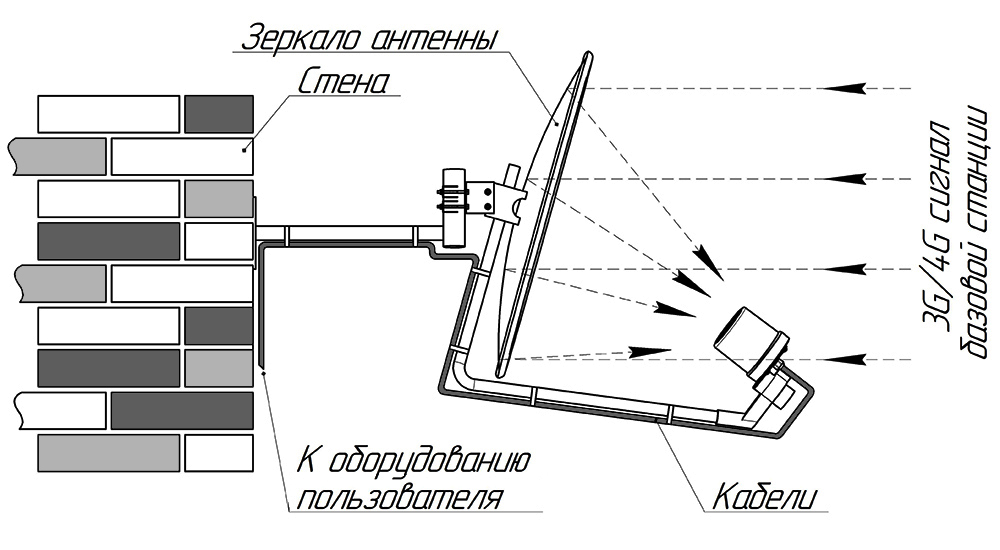

Установка облучателя в спутниковую тарелку

Система "тарелка + облучатель" имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует повышенной точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.

Зажимаем облучатель в держателе тарелки. Стрелки на задней стенке облучателя расположите вертикально-горизонтально. Если оператор вещает в Х-поляризации, то необходимо повернуть облучатель в держателе на 45°.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

Любые препятствия между вышкой оператора и антенной приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа.
Выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.
